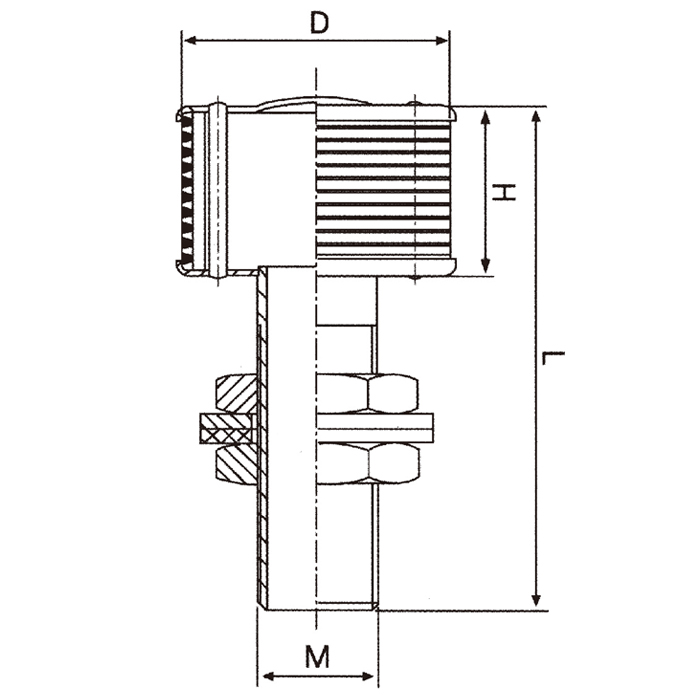

序號 | 型號 | 縫隙 | 外形尺寸 | 0.2縫隙的流通面積 | |||
1 | HCSM45-A | 0.2-0.5 | 45 | 35 | 75 | M20 | 530 |
2 | HCSM45-B | 0.2-0.5 | 45 | 45 | 85 | M20 | 700 |
3 | HCSM45-C | 0.2-0.5 | 45 | 35 | 85 | M25 | 530 |
4 | HCSM45-D | 0.2-0.5 | 45 | 45 | 95 | M25 | 700 |
5 | HCSM53-A | 0.2-0.5 | 53 | 45 | 105 | M25 | 825 |
6 | HCSM53-B | 0.2-0.5 | 53 | 55 | 110 | M25 | 1020 |
7 | HCSM57-A | 0.2-0.5 | 57 | 45 | 105 | M32 | 885 |
8 | HCSM57-B | 0.2-0.5 | 57 | 55 | 120 | M32 | 1100 |
9 | HCSM70-A | 0.2-0.5 | 70 | 45 | 105 | M32 | 1090 |
10 | HCSM70-B | 0.2-0.5 | 70 | 55 | 115 | M32 | 1350 |
注：1..水帽均配一只橡膠墊片，同種材質一只鋼墊片和二只薄型螺母。
2..用戶可提供多孔板的厚度。
3.圖標以外的規格，按用戶要求加工生產。
材質：①304 ②321 ③316 ④316L ⑤904L ⑥哈氏合金B(yǎng)、C等。
